Leírás és Paraméterek

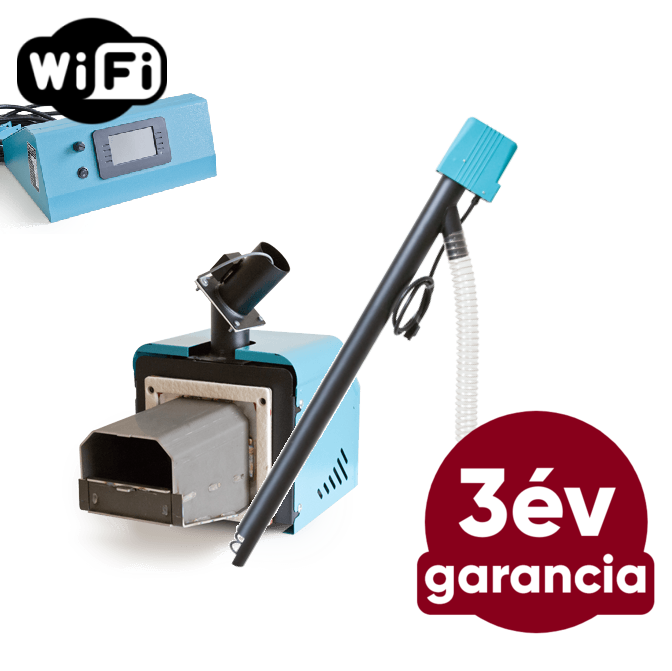

Centrometal Cm Pelet-set 30 pellet égőfej szett (CPREG-Touch érintőképernyős vezérléssel és pellet tartállyal)
Centrometal 30 kW teljesítményű, fa pellet tüzelésű, automatikus működésű égőfej szett, mely magas hatásfokú pellet égőfejből (30-100% teljesítmény modulációval), pellet adagoló/kitároló csigából és egy érintőképernyős, grafikus kijelzővel szerelt vezérlő egységből áll.
A pellet égőfej rendszerrel a vegyes tüzelésű kazánok, jellemzően az alsó kazánajtóra utólagosan is felszerelhetők.
(A lenti képre kattintva megtekinthetők a Cm Pelet-set égőfej utólagos felszerelésének lépései, a csatolt dokumentum nem az érintőképernyős vezérlést tartalmazza)
A pellet égőfej felszerelésével felépülő pellet kazánok, a kazán test mellé épített felárért rendelhető 370 literes pellet tároló tartállyal (Centrometal CPSP-H), automata pellet adagolással, begyújtással, égőfej tisztítással és égési levegő adagolással rendelkeznek.
A legkedvezőbb árú 370 literes pellet tartály galvanizált acél lemezekből áll, és kb. 240 kg pellet betárolására alkalmas kapacitású. Továbbá rendelhető külső burkolattal ellátott 370 liter (Centrometal CPSP pellet tartály) vagy 800 liter űrtartalmú (Centrometal CPSP-800) pellet tartály is. (lásd Kapcsolódó termékek)
Centrometal Cm Pelet-set 30 kW pellet égőfej szett (CPREG-Touch vezérléssel) legfontosabb jellemzői:
- Centrometal CPPL 20-35 - pellet égőfej, 30-100% teljesítmény modulációval, nyomóventilátoros primer és szekunder égési levegő adagolással, automatikus égőfej tisztítási funkcióval, kivehető acél tüzelőrostéllyal, égéstér nyomás érzékelővel, és samottozott közdarabbal, az égőfej alsó kazánajtóra való felszereléséhez
- Centrometal CPPT 14-35 - energiatakarékos 15 W-os villanymotorral működtetett pellet adagoló/kitároló csiga (hossz=1500 mm, átmérő=220 mm), éghetetlen gravitációs ejtőcsővel, a kitároló csiga vég és az égőfej közvetett összekapcsolásához. A kitároló csiga a pellet tartály, erre gyárilag kialakított pellet csiga vályújába kerül felszerelésre.
- Centrometal CPREG-Touch - kazánvezérlés, a következő feladatokat ellátására:
- a pellet kazán vezérlésére, puffer tartállyal, hidraulikus váltóval, vagy közvetlen fűtési rendszerbe (manuális vagy motoros 4-utas keverőszelepen keresztül) való bekötés esetén is használható
- 2 kevert fűtőkör vezérlése motoros keverőszelepen keresztül, a külső hőmérséklet érzékelőnek vagy szoba termosztátnak megfelelően
- HMV tartály fűtés és hőmérsékleten tartás, valamint a recirkulációs szivattyú működtetése a beállított időzítésnek megfelelően
- az egyik keverő szelep vezérlés helyett, a kazánvédelmet ellátó motoros keverő szelep szabályzását is képes biztosítani (hőmérséklet visszaemelő szelep/kazánvédelem)
- a nem használt keringető szivattyú vezérlés, az adott kazán konfigurációnak megfelelően, például használható a pellet égőfej levegőnyílását záró fedél mozgatásához (kizárólag CPPL 14/35/50) vagy a sűrített levegős égőfej tisztításhoz
- lehetséges 1 db bővítő modul csatlakoztatása, amely két relén keresztül további 2 funkció működtetésére képes
- automatikus gyújtás és tüzelőanyag adagolás,
- fotocellás lángőrzés,
- lefagyás és túlhevülés elleni védelem,
- állítható teljesítmény szabályozás,
- programozható elektronikus automata-vezérlés, és automatikus telj. szabályozás,
- téli – nyári használati meleg víz program = indirekt HMV tartály esetén, a kazán a fűtési rendszert nem, kizárólag az indirekt tartályt fűti meg
- Heti menü programozható a kazán, a HMV előállítás/fűtés és a HMV recirkuláció működtetéséhez
- A pellet égőfej leszerelése után (kb. 15-20 perc az időigénye), az alapot adó kazán vegyes tüzelésű kazánként is üzemeltethető.
- A Centrometal Cm Pelet-set 14-90 kW pellet égőfejek bevizsgálását és tesztelését a Zágrábi Műszaki Egyetem Gépészmérnöki Karán végezték, és az európai unió szabványának megfelelő minősítéssel rendelkeznek (EN 303-5 és ISO 9001: 2008).
A CPREG-Touch grafikus vezérlő panel működése és megjelenítése:
- Animált grafikus megjelenítése az egyes keringető szivattyúk, ventilátorok és a választott fűtési rendszer egységek működésének
- Az égőfej működési idejének, az egyes komponensek működési statisztikái és a valós láng fokozat (erősség) megjelenítése
- A hiba kódok és az égőfej figyelmeztető üzeneteinek kilistázása
- A pellet égőfej modulált működésének támogatása
- A kazán alsó ajtajának tisztítási célból való kinyitásakor a vezérlő panel, a kazán és a főköri keringető szivattyú működése folyamatos
- Hangjelzés az érintő felület megnyomásakor és hiba üzenetkor
A pellet égőfej pellet minőséggel szembeni elvárása:
- pellet átmérő 6 mm
- maximális pellet hossz 50 mm
- maximális nedvesség tartalom 12%
- maximális hamu tartalom 1,5-1,8%
A műszaki adatok letöltéséhez kérjük kattintson ide.
Letölthető összehasonlító táblázat. A korábbi alapfelszereltséget jelentő CPREG és a CPREG-Touch érintőképernyős vezérlés tudás szintjének összehasonlításához kérjük kattintson a lenti képre.
Letölthető PDF prospektus a pellet égőfejhez és a rendelhető CPREG-Touch vezérléshez. A prospektus letöltéséhez kérjük kattintson a lenti képre
A Centrometal Cm Pelet-set 30 kW égőfej szett alapfelszereltsége:
- 30 kW névleges teljesítményű pellet égőfej 30-100% teljesítmény modulációval
- adagoló csiga
- CPREG-Touch érintőképernyős kazán vezérlés
- magyar nyelvű kezelési utasítás
- 3 év garancia a pellet égőfej forgó, mozgó és elektronikus komponenseire a telepítési útmutatónak megfelelő beszerelés esetén - A garancia feltétele a kazán forgalmazó szervize, illetve a forgalmazó által felhatalmazott szerviz általi beüzemelés
A különböző eszközök garanciális beüzemelésnek költségeiről a következő dokumentumból tájékozódhat:
(Az árak nettó árak és nem tartalmazzák a kiszállási költséget. A beüzemelésekhez országos szervizhálózattal rendelkezünk)
Rendelhető kiegészítők (lásd Kapcsolódó termékek):
- burkolatlan 370 és burkolt kialakítású 370 vagy 800 literes pellet tároló tartály
- Cm Wi-Fi Box modul a kazán távkapcsolaton keresztüli működtetéséhez
- fűtési puffer és HMV tartály
- szobatermosztát (akár WIFI kapcsolatra előkészített kivitelben is)
Névleges teljesítmény | 30 kW |
Égőfej típusa | CPPL-35 |
Pellet tartály tároló kapacitás | 0 kg |
Pellet szállító csiga motor teljesítmény | 15 W |
Pellet szállító csiga hossz | 1500 mm |
Pellet szállító csiga átmérő | 220 mm |
Elektromos csatlakozás | 230/50 V/Hz |
