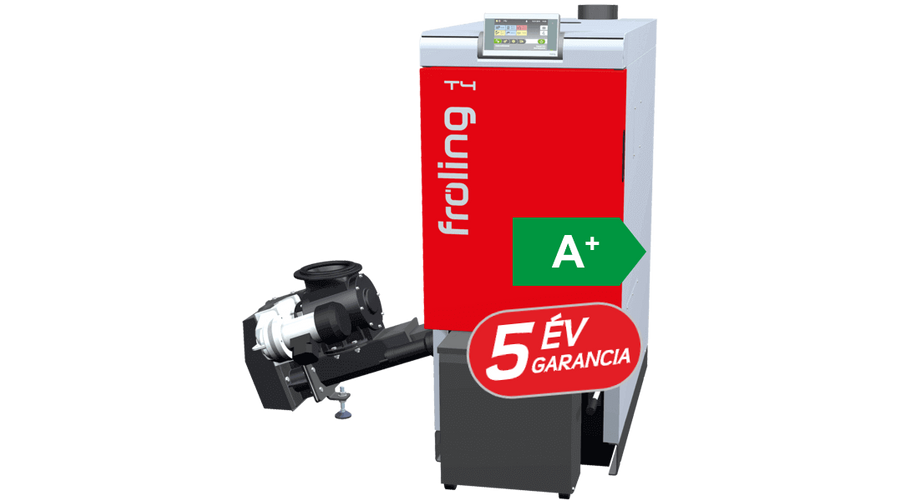

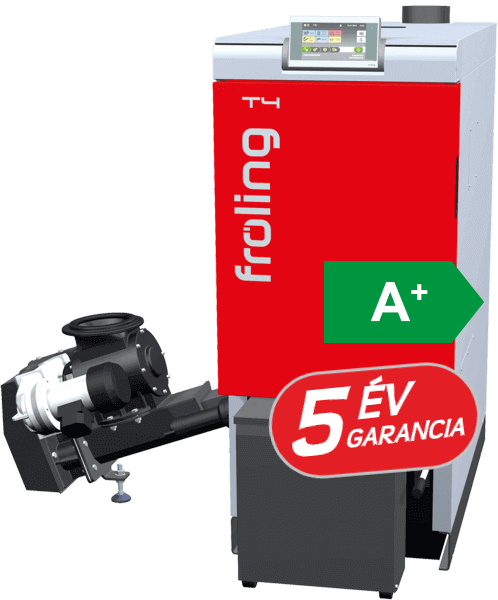

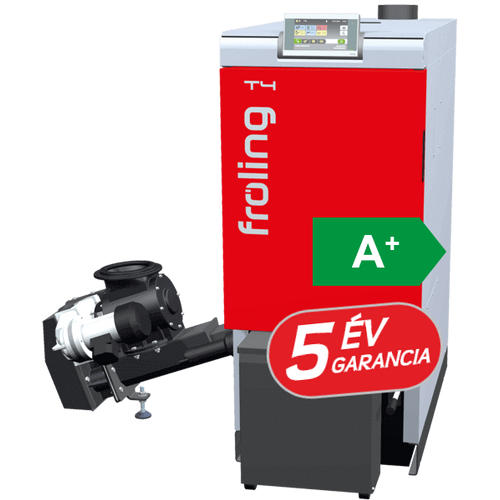

Fröling T4 50 kW apríték kazán

Gyártó: FRÖLING
Elérhetőség: Előrendelhető
Várható szállítás: 2020. július 28.
Szállítási díj: Ingyenes

A Fröling T4 fejlesztése az energiahatékonyságra, a hosszú élettartamra és a stabilitásra összpontosított. Kényelmes, kompakt, gazdaságos és biztonságos. Intelligens, teljes automata működésével a T4 Fröling kazán hatékonyan égeti nem csak a fa aprítékot hanem a pelletet is. Az új szilíciumkarbid égőtérnek köszönhetően a T4 kazán magas hatékonyságot (94,2% hatásfok), és alacsony emissziós értéket produkál. Elektromos energia felhasználása extrém alacsony. A moduláris felépítésének és kompakt méreteinek köszönhetően egyszerűen telepíthető.


Információ: 30/526-4805

Leírás és Paraméterek

FRÖLING T4 50 kW - SOKOLDALÚ KIVÁLÓSÁG!

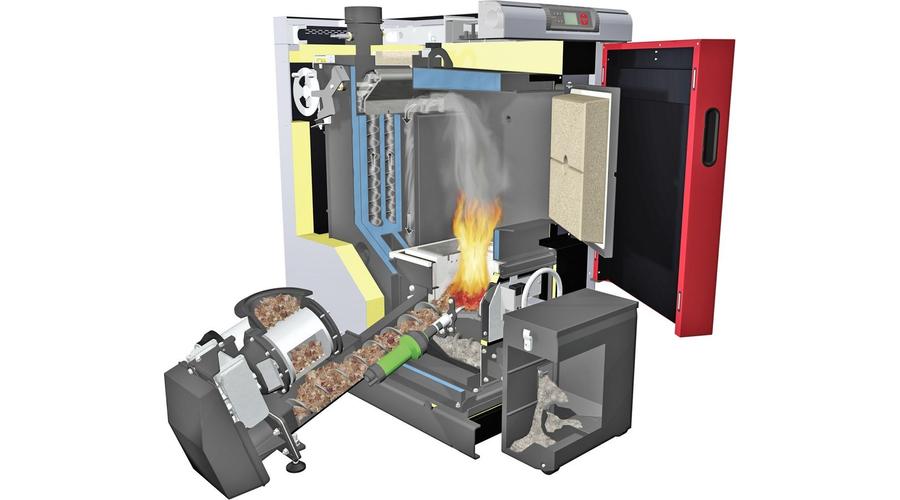

Az új Fröling T4 különleges előnyökkel:

1. A hosszú életű, magas hőmérsékletű szilícium-karbid égéskamra a hosszabb hőtartás, tökéletes kiégés, kisebb emisszió kibocsátás és a nagyobb hatékonyság érdekében


2. Több részből álló égőrostély, amely rögzített kiterjesztésű részből és automata billenőrostélyból áll a hamu és más idegen testek eltávolításához


3. Hamut az égőtér és a hőcserélő alól két külön hamukitároló csigával (közös meghajtással) automatikusan szállítja a nagyméretű, mobil hamutartályba


4. Automata primer és szekunder levegő szabályozás az optimális beállításhoz mindenféle terhelési körülmény között


5. Alul nyomásos égés szabályozás a lehető leghatékonyabb, különböző minőségű tüzelőanyagok elégetésére


6. Háromhuzamú hőcserélő a hatásfok optimalizáló rendszerrel, turbulátoros automata hőcserélő tisztítással. A második hőcserélő gyakorlatilag tiszta marad, évente egyszer vagy kétszer kell karbantartani. Mivel az első hőcserélőknél nincs semmilyen mechanikus rész, amit az extrém forróság hatására deformálódna, így nem kell turbulátorokat cserélni.


7. Fordulatszám szabályozott ventilátor a maximális üzembiztonság érdekében


8. Lambdatronic H3200 vezérlés innovatív BUS technikával, új kazánvezérlő egység 7” érintő képernyővel az egyszerű és intuitív működés érdekében


9. Kiváló minőségű teljes szigetelés a legkisebb hőveszteségért


10. Széles sávú lambda szonda a különböző tüzelőanyagok minőségéhez történő automatikus illeszkedéshez


11. Nagy térfogatú hamutároló a hosszú ürítési periódusokért


12. Opcionális füstgáz visszavezetés: AGR


LETÖLTHETŐ Fröling T4 prospektus(ENG), és műszaki adatok(kattintson a lenti képekre):

T4 prospektus      T4 műszaki adatok

A T4 teljesen felöltöztetett és előre vezetékelt kivitelben kerül szállításra. Csak annyit kell tennie, hogy az adagoló egységet csatlakoztatja a kazánhoz és a megfelelő kitároló rendszert a forgócellás adagolóhoz. Ezzel időt és pénzt takarít meg. Az egységek kifinomult elrendezése és kompakt kialakítási miatt, nagyon szűkös helyeken is elférhet.

Karbantartóbarát égéskamra

Előnyei:

  • teljesen összeszerelt egység
  • egyszerű szervizelés és karbantartás

​Az égéskamra kiváló minőségű szilícium-karbidból készül, így rendkívül tartós. A teljes egység komponensenként könnyen szétszerelhető, így szervizeléskor és karbantartáskor egyszerűen kezelhető.

Gyors begyújtás

Előnyei:

  • automatikus gyújtás akár parázsról
  • magas hőmérsékletű hőlég befújás a gyors gyújtásért

A forró égési zónában, rövid égési szünet esetén is egy csekély parázsból már lángra lobban a tüzelőanyag. A forrólevegő gyújtás csak hosszabb ideig történő égési szünet után szükséges. A gyújtás 1,1 kW-os forrólevegő befújás által pillanatokon belül megtörténik.

Háromhuzamú hőcserélő automata tisztítással (WOS)

Előnyei:

  • nagyobb hatékonyság
  • tüzelőanyag spórolás

​A WOS hatékonyság-optimalizáló rendszer speciális, a hőcserélő rendszerekben használt turbulátorokat tartalmaz, ezzel lehetővé teszi a fűtőfelület automatikus tisztítását. A tiszta felületek nagyobb hatékonyságot biztosítanak.

Magas hőmérsékletű szilíciumkarbid égéskamra és tökéletes égésszabályzás

Előnyei:

  • optimális emissziós kibocsátási értékek
  • gazdaságos tüzelőanyag-fogyasztás
  • automatikus alkalmazkodás a változó tüzelőanyag minőséghez

​A samottkövek kiváló minőségű, tűzálló anyagból készülnek (szilícium-karbidból). A forró égési zóna biztosítja az optimális kiégést és a legalacsonyabb emisszió kibocsátást. Az égőtér szabadalmazott formája teszi az égéstér levegő áramlását bőségessé, emellett kopásálló tömítéseket tartalmaz. Az égőtér új formája könnyen tisztítható karbantartásbarát, egyszerűen szétszedhető.

Automata Primer és szekunder levegő szabályzás

A Fröling T4 apriték kazán égése alul nyomás szabályozott, kombinálva az elszívó ventilátorral legmagasabb üzembiztonság érdekében. Újdonság a levegőelosztás innovatív szabályozása az égési zónában. Egy közös állítómotoron keresztül az elsődleges és a másodlagos levegőadagolás tökéletesen alkalmazkodik az égőkamrában lévő körülményekhez. A standard lambda szabályozás biztosítja a legalacsonyabb károsanyag-kibocsátást.

Sebesség szabályozott elszívó ventilátor

Előnyei:

  • maximális üzemi kényelem
  • az égés állandó stabilizálása
  • csendes és energiatakarékos működés

A szabványos sebesség vezérelt ventilátor pontosan szabályozott mennyiségű levegőt szállít és állandó vákuumot nyújt a teljes égés során. Az szívóventilátor sebességszabályozása stabilizálja az égést az egész égési idő alatt és modulálja a kazán teljesítményét. Emellett rendkívül csendes és energiatakarékos.

Füstgáz re cirkuláció EGR (opcionális)

Előnyei:

  • ideális égési feltételek
  • a légmennyiség intelligens vezérlése

Az opcionálisan elérhető elmenő füstgáz-visszavezetésen (AGR) keresztül az elmenő füstgáz egy része keveredik az égési levegővel, mely szabályozottan visszakerül az égőkamrába. A levegő mennyiségét a humuszállítócsiga helyzete szabályozza.

Az AGR biztosítja az égés és a teljesítmény optimalizálását, ezenkívül csökkenti a NOx-kibocsátást. Az alacsony égési hőmérséklet miatt a tűzzel érintkező további részeket is védi.

Okos égőrostély megoldás

Előnyei :

  • ideális égési feltételek
  • automatikus öntisztítás
  • optimális karbantartási időközök

​A többrészes égőrostély biztosítja az faapríték vagy pellet optimális égését. A rögzített égőrács gondoskodik az tüzelőanyag egyenletes eloszlásáról az égési zónában. 90 fokban elforgatható, központosított billenőégőrács szolgál a hamu és az idegen anyagok megfelelő eltávolítására. Ez az égőrács különösen hosszú élettartamú a tűzálló speciális ötvözet miatt.

Hamukitárolás különálló hamukitároló csigákkal

Előnyei :

  • optimális ürítési periódus
  • kétkamrás hamutartályokon keresztül nem jut be fals levegő

Az égőrostély és a hőcserélők alól a hamu eltávolítása lezárt hamutartályban történik két csigával, amelyeket közös motor hajt. Így az égőtér és a hőcserélő között garantált a szétválasztás, és a fals levegő bejutása a rendszerbe kizárt.

Automatikus hamueltávolítás

Előnyei:

  • alacsony tisztítási igény
  • a hamutartály egyszerű kiürítése (3 méret: 36L, 54L, 72L)
  • választható hamueltávolítás nagyobb kapacitású hamutároló kukába

Az égés során keletkező hamu az égőtérből és a hőcserélőkből egy közös hamutárolóba kerül. A kazán vezérlése jelzi, ha a hamutartályt üríteni kell. A hamutároló, kerekeinek és a rögzítő kippeknek köszönhetően könnyen kezelhető. Ezen kívül, egy zárólemez gondoskodik arról, hogy szállítás közben a hamu ne szóródjon ki a tartályból.

Opcionális: Hamuürítés hamutároló kukába



Ha még kényelmesebbé kívánja tenni, válassza az opcionálisan rendelkezésre álló hamutároló kukát, mely 240 literes. A hamu automatikusan belekerül a tárolóba, így kényelmesen ki lehet üríteni. A hosszú ürítési intervallumok garantált kényelmet biztosítanak.

Intelligens fejlesztések

  • Opcionális: elektrofilter ESPF

A Fröling finom porszűrője az első Elektro Filter a piacon, amely kifejezetten a Fröling fejlesztett ki elsőnek a kazánjaihoz. Kis súlya és kompakt kialakítása miatt a kis kazánházak számára is alkalmas. Magas leválasztási hatékonyságának köszönhetően (85%) biztosítja a por kibocsájtás jövőbeni előírásainak történő megfelelést.

Működési mód:



A Fröling finom por leválasztása, elektrosztatikus elv alapján működik.

A kazánból származó füstgázban az égés eredményeként keletkezett finom porszemcséket a szűrő leszűri. (1) Ott a nagyfeszültségű elektród (2) felszabadítja az elektronokat (3), amely elektrosztatikusan feltölti a porszemcséket. A feltöltött porszemcsék (4) most gyűjtő elektródákba kerülnek (5). Időközönként rendszeresen öblítő vízzel (6) a porszemcséket megtisztítja (7).

Előnyei :

  • alacsony energiafelhasználás (kb. 30 W szűrő üzemmódban)
  • kompakt kialakítás és könnyű telepítés a helyszínen
  • teljesen automatikus szűrőtisztítás vízzel
  • a lehető legjobb porelválasztás (60-85% a tüzelőanyagtól és a por összetételétől függően)
  • alacsony karbantartás
  • integrált bypass ág a problémamentes fűtési üzemhez
  • Fröling T4 24-150 kW-os kazánokhoz elérhető

Fröling T4 kondenzációs technológia

A Fröling T4 (24-150 kW) világszerte az első olyan aprítékos üzemű kazán, ahol az innovatív kondenzációs technológia is elérhető.  A rejtett energiával rendelkező elmenő füstgáz, amely a hagyományos megoldásoknál a kéményen keresztül elillan, a kazánra épített kiegészítő hőcserélőn keresztül visszavezetésre kerül a fűtési rendszerbe. Ez által lesz egyedülállóan az aprítékos kazán hatásfoka több mint 105 %. A Fröling már 1996-ban megkapta az Energiahatékonysági innovációs díját a biomasszakazán-ágazatban történő kondenzációs technológia alkalmazásáért a Wels-i biomasszakazán kiállításon és mely területen úttörő lett. A hőcserélő kiváló minőségű rozsdamentes acélból készült. A tisztítás egy vízöblítő rendszeren keresztül történik. A modul opcionálisan utólag is felszerelhető.

Kondenzáció áttekintése:

1.      Hőcserélő rozsdamentes acélból

2.      Automata öblítő rendszer

3.      Kondenzvíz elvezető szifon

Követelmény egy jól működő kondenzációs technikával szemben:

  • lehetőleg alacsony visszatérő hőmérséklet (padló, vagy falfűtés)
  • kondenzációra és koromégésre ellenálló kéményrendszer
  • kondenzvíz és az öblítő víz elvezetésének megoldása

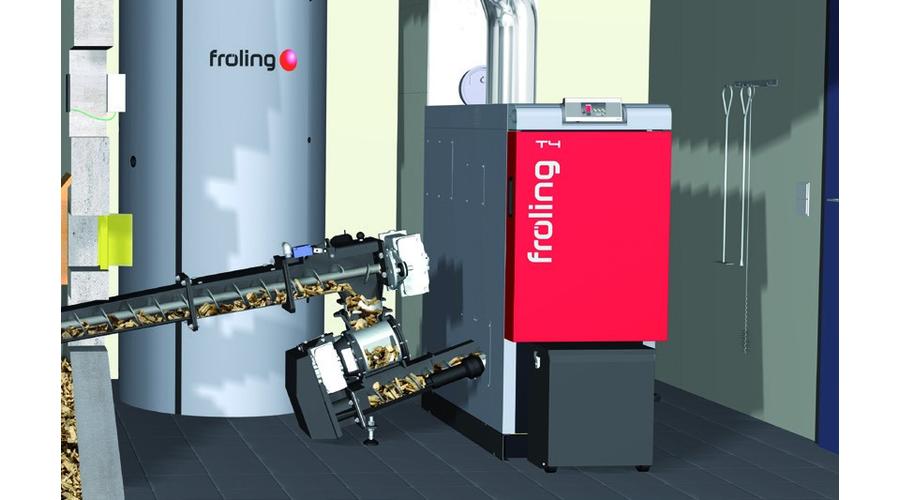

Tüzelőanyag szállítás

1. robosztus keverőfej

2. gondozásmentes hajtás

3. erős rugókar szett az egyenletes tüzelőanyag adagoláshoz (apríték maximális mérete G50)

4. fém csatornában szállító csiga, progresszív csigalevelekkel

5. gömbcsuklós adagoló rész a kitároló dőlésszögének egyszerű beállításáért

6. kétkamrás cellás adagoló, mely egyben visszaégés gátló is

7. robosztus csigás apríték adagoló automata irányváltó funkcióval

8. energiatakarékos, nagy teljesítményű fogaskerekes hajtás

Fogaskerekes hajtás:

Az erőteljes, fogaskerekes energiatakarékos hajtómű, ahol a hajtás teljesítménye 0,25 kW, gondoskodik arról, hogy az esetleges nagyobb apríték darabok is összezúzódjanak és tovább kerüljenek. Ez a kialakítás biztosítja az erő és az élettartam közötti lehető legjobb arányt.

Flexibilis gömbcsukló:

A gömbcsukló gondoskodik az apríték szállító csiga és az apríték adagoló egység közti flexibilis csatlakozásról. A fokozatmentes szögállítás lehetőséget nyújt a 0°és 15° közötti beállításig.

Nagy teljesítményű cellás adagoló:

A nagy kapacitású kétkamrás cellás adagoló gondoskodik a maximális visszaégés gátlásról valamint a folyamatos, egyenletes apríték adagolásról.

Intelligens Részletek

Robosztus adagoló rendszer:

  • flexibilisen állítható
  • legmagasabb visszaégés gátlás
  • alacsonyabb energiafogyasztás

A Fröling T4 aprítékos kazánok a kompakt adagoló egységével, kombinálva a cellás adagolóval biztosítja, hogy a ne történjen visszaégés és hogy  megbízható, folyamatos legyen a tüzelőanyag továbbítás az égőtérbe. Az adagoló egység a cellás adagolóval és a fogaskerekes hajtással garantálja a maximális energia hatékonyságot.

A Fröling Ø100 mm-es adagoló csigája optimális a biztonságos tüzelőanyag szállításhoz.

Progresszív kitároló egység modul összeépítéssel:

  • könnyen állítható
  • megbízható anyagszállítás
  • könnyed, sima, üzem

Az erőteljes apríték szállító csiga megbízható tüzelőanyag szállítást biztosít. A csigalevél emelkedésnek köszönhetően az anyag nem tömörödik és egyenletes halad tovább a csigacsatornában. Ezen megoldásnak köszönhetően alacsony az energia felhasználása, az áram fogyasztása.

A szállító csiga moduláris felépítése 100 és 2000 mm közötti hosszabbítással lehetővé teszi a könnyű telepítést és a rendszer rugalmas elhelyezését a kazánházban.

A Fröling T4 aprítékos kazán apríték kitároló rendszeréhez nem szükséges ferde padozat kialakítása.

Nagy befogadó képességű kétkamrás cellás adagoló:

  • folyékony tüzelőanyag utánpótlás
  • magasabb visszaégés gátlás
  • méretes apríték kezelése (G50)
  • 200 mm kamraátmérő

A kétkamrás cellás adagoló maximális üzembiztonságot nyújt. A cellás adagoló biztonságos csatlakozást képez a kitároló rendszer és az apríték adagoló rendszer között védelmet nyújtva a visszaégés ellen. A jól átgondolt rendszer a kétkamrás adagolóval egy folyamatos tüzelőanyag utánpótlást biztosít az égőtérbe. Az optimális adagolás biztosítja a megfelelő tüzelőanyag mennyiséget az égőtérben. A forgócella működés közben rendkívül csendes és energiatakarékos.

A kétkamrás adagoló kiválóan kezeli akár a G50-s aprítékot is. A cellás adagoló és a csiga akadás esetén oda – vissza forog, míg a tüzelőanyag megint tovább halad.

Cserélhető vágókések:

A kiváló minőségű vágókések élei a nagyobb vastagságú apríték darabokat is könnyedén átvágja. A kések a forgó celláról, az pedig a rotorházból egyszerűen kivehető, eltávolítható és szükség esetén élezhető.

Fröling kitároló rendszer

Bolygató kitárolás kombinált hajtással

A Fröling T4 kazánok karos keverőberendezésének egyszerű és hatékony felépítése biztosítja a problémamentes működést. A nagyobb méretű vagy idegen anyagoknál a rendszer többször is irányt vált, próbálva kiküszöbölni a végleges akadást és hibára történő kiállást. Az kitároló egység progresszív kialakításának köszönhetően alacsony energia felhasználású.

Rugókaros kitároló FBR

A karbantartás mentes rugókaros kitároló rendszer maximális 5 méter átmérővel akár G50-s méretű aprítékot is könnyedén mozgat.

Csuklókaros kitároló GAR

A karbantartás mentes csuklókarok gond nélkül képesek akár 6 méter átmérőjű tárolóban is problémamentesen üzemelni.

A hatékony működés részletei:

Szállítóvályú



A speciális Trapéz formájú szállítóvályú gondoskodik a zavarmentes üzemről. A rendszer könnyeden dolgozik maximális tüzelőanyag átfolyás mellet, miközben az energiafelhasználása alacsony marad.

Nyírólemezél

A robusztus terelőlemez vágóéllel gondoskodik arról, hogy az esetleges nagyobb apríték darabokat eltörje és folyamatossá tegye az adagolást.

Keverő karok kaparó karommal

Az erős keverő karok teljesen behúzódnak a kitároló közepéhez, majd ahogy csökken az anyag a tárolóban fokozatosan kinyílnak. A karok együtt a karmokkal biztosítják a tüzelőanyag teljes kitárolást a tárolóból.

      Bolygató kitárolás külön hajtással



Még nagyobb telepítési szabadságot ad a Fröling bolygató rendszer külön meghajtással. Az FBR és a GAR esetén is a bolygató független hajtással rendelkezik az apríték szállító csiga hajtásától.  Ez által a telepítés sokkal variálhatóbb, nagyobb fokú szabadságot nyújt a tervezésnél. A kitároló csiga a bolygató meghajtásának a jobb vagy a bal oldalán is elhelyezhető. Opcióban a kitároló csiga túlnyúlhat a középponton, így biztosítva a tárolóból a teljes kitárolás lehetőségét, még a hátsó részeken is.

Példák a kitárolási lehetőségekre:

Kitároló csiga balról

Kitároló csiga túlnyúlva

Két kitároló csiga túlnyúlással és az nélkül

KAZÁNKONTÉNER

Intelligens rendszer kialakítás:



Előnyei:

  • kazánház és apríték tároló épületen kívül
  • minden egy kézből
  • pontosan összeépíthető egymásra épülő komponensek

A Fröling EnergiaBox komplett megoldás egy kézből. Valamennyi komponense pontosan összeilleszthető.

  • Fröling T4 apríték kazán
  • Rugókaros kitároló FBR



Névleges teljesítmény 50 kW
Víztartalom 160 lit.
Tömeg 860 kg
Elektromos fogyasztás 47-158 W
Elektromos csatlakozás 230/50 V/Hz
Max. üzemi hőmérséklet 80 °C
Max. üzemi nyomás 3 bar
Kazán mélység 1200 mm
Kazán magasság 1620 mm
Kazán szélesség 770 mm
